Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | Runpaq |
Chứng nhận: | CE |
Số mô hình: | 8073-DRF01 |
Số lượng đặt hàng tối thiểu: | 50 miếng |
Giá bán: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
chi tiết đóng gói: | hộp + maste carton + pallet |
Thời gian giao hàng: | 15-21 ngày |
Điều khoản thanh toán: | L / C, T / T, D / A, D / P, Western Union |
Khả năng cung cấp: | 200000 bộ / tháng |
Đường kính: | DN8-20 (van bi 3 chiều) | Sức ép: | 10 bar / PN10 / 1.0 Mpa / 150 psi |
---|---|---|---|
công việc hiện tại: | <80 mA | Vôn: | DC3-6V / DC12-24V / AC85-265V / AC230V |
Quyền lực: | <2W | Mô-men xoắn: | 2,5 NM |
Thời gian mở / đóng: | <8 giây | Tên sản phẩm: | điều khiển van sưởi dưới sàn |
Điểm nổi bật: | Van vùng nồi hơi dN15,van sưởi dưới sàn dN15,Van vùng nồi hơi 1.0 Mpa |

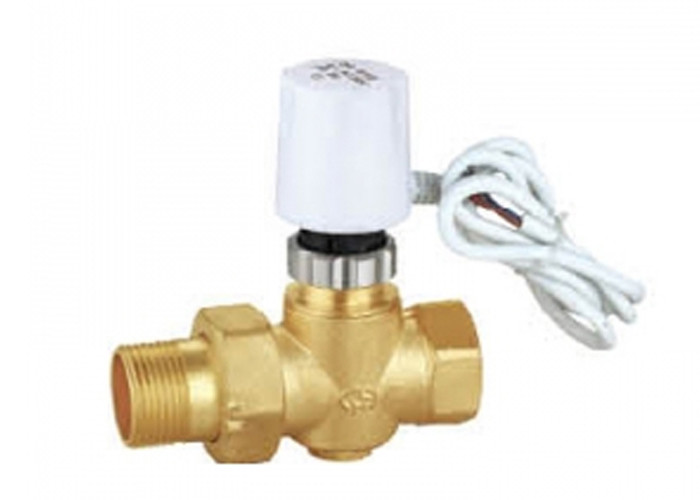

Van vùng, van gia nhiệt 3 chiều bằng đồng thau dN15, van điều khiển nước không gỉ cho nồi hơi
Mô tả Sản phẩm
Van vùng, có thể là van sưởi 3 chiều, hoặc van sưởi thẳng 2 chiều, được lắp đặt ở phía nóng hoặc lò hơi bên ngoài vòng ống sưởi, để van chịu nhiệt độ cao hơn và căng hơn.Van bi điều khiển lắp ngược: van phải được lắp sao cho mũi tên trên thân van phù hợp với hướng chảy của nước nóng.
Đặc trưng
1. Tuổi thọ cực kỳ cao;
2. Ghi đè bằng tay, van có thể hoạt động khi mất điện;
3. Kích thước nhỏ và chỉ báo vị trí
4. Hiệu suất niêm phong tốt, bao vây IP65
Ứng dụng
Ưu điểm
Không. | Của chúng tôi | Sản phẩm bình thường |
Con dấu trục van | Bốn con dấu | Con dấu kép |
Đai ốc | Lớp phủ keo siêu kỵ khí tự động, siết chặt mô-men xoắn nhất quán | Keo kỵ khí thủ công, không đồng đều, mô-men xoắn siết chặt không nhất quán |
Làm kín giữa thân van và vỏ | Con dấu rãnh | không ai |
Mô-men xoắn | Mượt mà và nhẹ | Nặng nề, không nhất quán |
Thoát nước | Đúng | không ai |
Thông số kỹ thuật
Mô hình | 20P-1.0B |
Bộ khuếch đại công việc (mA) | Tối đa 80 |
Sự bảo vệ | IP65 |
Công suất (W) | <2 |
Vận hành áp suất (Mpa) | PN10 |
Mô-men xoắn (NM) | 2 |
Dải Dia | DN8-32 (Thẳng);DN15-20 (Tê, ba chiều) |
Mở / đóng (S) | Thẳng: <7s;Ba chiều: <13 giây |
Làm việc vôn.(V) | DC3-6V, DC12V |
Nhiệt độ phương tiện (℃) | 0-90 |
Điều khiển | CR01, CR02, CR05 |

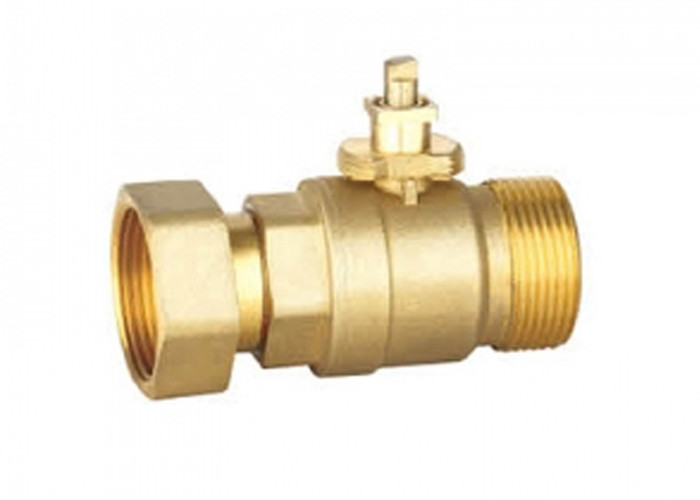

Vật liệu thân van | Cổng kết nối | Đường kính | D | L | H | W |
(mm) | (Kilôgam) | |||||
Thau | Cả hai đường kính sợi nữ đầy đủ | DN8 | số 8 | 46 | 31 | 0,232 |
DN10 | số 8 | 46 | 31 | 0,231 | ||
DN15 | 15 | 57 | 38 | 0,308 | ||
DN20 | 15 | 66 | 38 | 0,389 | ||
DN25 | 20 | 72 | 47 | 0,478 | ||
3 chiều dọc | DN15 | 12 | 63 | 49 | 0,31 | |
DN20 | 15 | 66 | 53 | 0,367 | ||
Chủ đề nữ-nam | DN15 | 15 | 63 | 38 | 0,307 | |
DN20 | 15 | 66 | 38 | 0,337 | ||
DN32 | 20 | 76 | 50 | 0,569 | ||
Cả hai chủ đề nam | DN15 | 15 | 68 | 38 | 0,299 |
Tùy chọn dây điện
1.Kết nối SW để MỞ, van mở, nhận được vị trí, tự động tắt nguồn, van vẫn ở vị trí mở hoàn toàn
2.Kết nối SW với ĐÓNG, van đóng, nhận vị trí, tự động tắt nguồn, van vẫn ở vị trí bên cạnh (đóng hoàn toàn)
1.Kết nối SW để MỞ, van mở, nhận được vị trí, tự động tắt nguồn, van vẫn ở vị trí mở hoàn toàn
2.Kết nối SW với ĐÓNG CỬA, van đóng, nhận vị trí, tự động tắt nguồn, van vẫn ở bên chuyển vị trí (đóng hoàn toàn)
Lưu ý: AC24V / AC220V chỉ có thể được sử dụng cho van điện dòng 50K
1. kết nối SW, van mở, nhận vị trí, tự động tắt nguồn, van vẫn ở vị trí mở hoàn toàn
2. Ngắt kết nối SW, van đóng, nhận vị trí, tự động tắt nguồn, van vẫn ở vị trí bên cạnh (đóng hoàn toàn)
Lưu ý: Khi nguồn là điện áp DC và Dây màu đỏ là “+”, Dây màu xanh lam là “-”
1.Kết nối SW để MỞ, van mở, nhận vị trí, tự động tắt nguồn, van vẫn mở hoàn toàn ở vị trí
2.Kết nối SW với ĐÓNG, van đóng, nhận vị trí và tự động tắt nguồn, van vẫn ở vị trí đóng hoàn toàn
Lưu ý: AC24V / AC220V chỉ có thể được sử dụng cho van điện dòng 50K
1.Kết nối SW và OPEN, van mở, nhận được vị trí dây màu xanh lá cây xuất tín hiệu OLS, bộ điều khiển kiểm tra tín hiệu OLS, kết nối SW với STOP, van dừng và vẫn ở vị trí mở hoàn toàn
2.Kết nối SW và CLOSE, van đóng, lấy dây màu đỏ ở vị trí đầu ra tín hiệu CLS, bộ điều khiển kiểm tra tín hiệu CLS, kết nối SW với STOP, van dừng và giữ nguyên vị trí đóng hoàn toàn,
Lưu ý: Đầu tiên hãy đảm bảo rằng các dây tín hiệu "đỏ", "đen" và "xanh lá cây" được kết nối, sau đó kết nối các dây nguồn "vàng" và "xanh lam".
