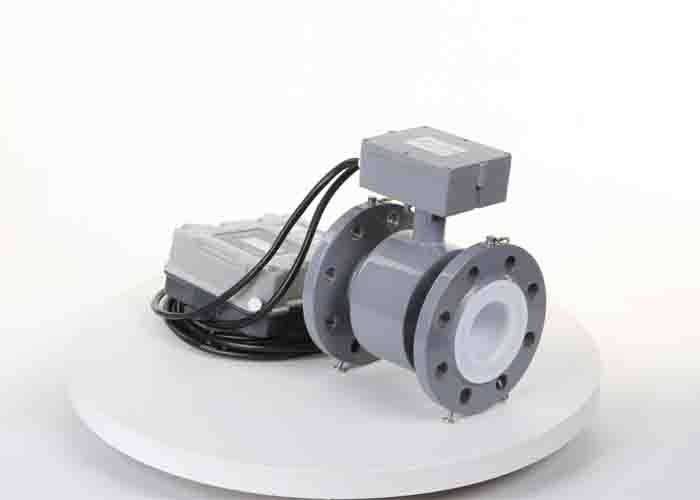

Đo thể tích Đồng hồ đo lưu lượng nước thải DN50 Rosemount PN16 Mặt bích

rosemount Đồng hồ đo lưu lượng nước điện từ dN50, PN16, cảm biến đo lưu lượng nước thải



Sự miêu tả

Lưu lượng kế điện từ có mặt bích để sử dụng trong phép đo thể tích của chất lỏng dẫn điện, giống như các ứng dụng nước thải và nước thành phố hoặc công nghiệp, trong đó máy đo cánh quạt thường được sử dụng trong quá khứ.Không có bộ phận chuyển động và điện cực được thiết kế để ngăn chặn sự bám bẩn, máy đo IYF yêu cầu bảo trì tối thiểu trong các ứng dụng trong đó các mảnh vụn hoặc cát sẽ cản trở máy đo chân vịt.Không có rôto để ngừng quay hoặc các ổ trục bị mòn.
Nó được cấp nguồn bên ngoài với 100-240VAC hoặc 24 VDC.Yêu cầu điện năng thấp cũng làm cho nó trở nên lý tưởng cho các nguồn năng lượng mặt trời và các nguồn điện tương đương.Chỉ báo tốc độ và tổng là tiêu chuẩn, cũng như đầu ra xung / tần số / 4-20mA trạng thái rắn, cho phép kết nối với bộ ghi dữ liệu.Vỏ màn hình có thể được tích hợp hoặc điều khiển từ xa.Đi kèm với đồng hồ đo có kèm theo cáp nguồn / đầu ra xung được che chắn với kết nối DIN.



Đặc trưng

• Hầu như không mất áp suất
• Thích hợp để đo cho nhiều loại phương tiện chất lỏng dẫn điện
• Không có bộ phận chuyển động
• Kết nối cổng mặt bích
• Tiêu chuẩn RS485
• Thích hợp cho đường kính ống p đến 2000 mm
• Tỷ lệ mét lớn
• Độ chính xác cao
• 4 đến 20 mA / Tần số / Đầu ra xung

Thông số kỹ thuật

Tên sản phẩm	Lưu lượng kế điện từ
Loại sản phẩm	Màn hình nhỏ gọn | cục bộ	Bộ điêu khiển màn hình	Bộ chuyển đổi tín hiệu
Mô hình	IYF-E	IYF-F	IRT
Đường kính ống (mm)	DN10-DN2000
Nguồn cấp	100-240 VAC / 18-36 VDC
Sự chính xác	+ 0,5%	+ 0,5%	+ 0,5%
Sự tiêu thụ năng lượng	<6 tuần	<6 tuần	<6 tuần
Đánh giá bao vây	IP65	IP68	IP65
Nhiệt độ chất lỏng	-25-120 ℃	-25-120 ℃	-25-120 ℃
Nhiệt độ môi trường xung quanh	-25-50 ℃	-25-50 ℃	-25-50 ℃
Độ ẩm tương đối	10-90%	10-90%	10-90%
Tỷ lệ mét	1: 100	1: 100	1: 100
Hướng dòng chảy	Dòng chảy hai chiều	Dòng chảy hai chiều	Dòng chảy hai chiều
Giao tiếp	RS485 / Bacnet	RS485 / Bacnet	RS485 / Bacnet
Đầu ra tín hiệu	4-20mA / Xung / Tần số	4-20mA / Xung / Tần số	4-20mA / Xung / Tần số



Sự chính xác

Đường kính ống (mm)	Vận tốc (m / s)	Sự chính xác
3-20	<0,3	+ 0,25% FS
	0,3-1	+ 1,0% đọc
	1-15	+ 0,25% đọc
25-600	0,1-0,3	+ 0,25% FS
	0,3-1	+ 0,5% đọc
	1-15	+ 0,3% đọc
700-3000	<0,3	+ 0,25% FS
	0,3-1	+ 1,0% đọc
	1-15	+ 0,25% đọc

























Lựa chọn mô hình



Lưu ý về việc lựa chọn loại cục bộ và loại từ xa:

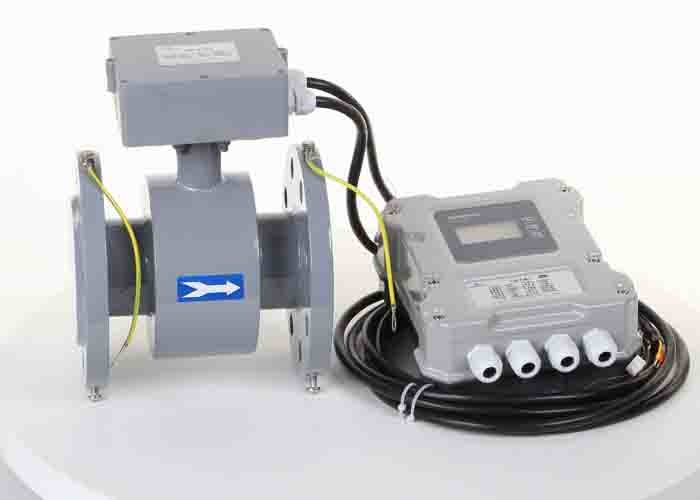

Loại từ xa có nghĩa là màn hình máy phát và bộ chuyển đổi được gắn ở các vị trí khác nhau, bạn nên chọn
loại từ xa trong các điều kiện sau:

• Nhiệt độ môi trường xung quanh hoặc màn hình bộ chuyển đổi nhiệt độ ánh nắng mặt trời trên 60 ℃
• Có độ ẩm cao hoặc không khí ăn mòn
• Rung đường ống nghiêm trọng
• Máy đo từ tính cần được treo hoặc chìm, không dễ dàng đọc ra
• Tình trạng mài mòn khác

Không	Mô hình
	YF	Lưu lượng kế điện từ
	TF	Tuabin
	VF	Votex
	LX	Bánh xe cánh gạt
	T	Siêu âm
		Chế độ hiển thị E / F	E: màn hình nhỏ gọn / cục bộ, F: màn hình từ xa
			Đường ống	Loại (mm)
			xxxx	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000
			Mã	Sự chính xác
			1	+ 0,5% FS
			2	+ 1,0% FS
			3	+ 0,2% FS
				Mã	Kiểu
				N	Bộ chuyển đổi: 12/24 VDC, đầu ra xung
				A	Máy phát: 24VDC, ngõ ra 4-20mA
				B	Thông minh, pin Lion, không có màn hình cục bộ
				G	Màn hình thông minh, cục bộ, đầu ra 4-20mA
				C1	Màn hình thông minh, cục bộ, RS485
				C2	Màn hình thông minh, cục bộ, HART
					Mã	Kiểu
					S	Vỏ thép carbon
					L	Vỏ thép không gỉ
					G	Nhà ở áp suất cao
					HL	Điện cực 316L
					HTi	Điện cực titan
					HTa	Điện cực tantlum
					HC	Điện cực Hastelloy-C
					L1	Môi trường lỏng
					L2	Phương tiện khí
					P	Bù áp
					T	Sự cân bằng nhiệt độ
					PT	Áp suất và nhiệt độ.Đền bù
					F	PTFE lót
					X	Lót cao su
Mẫu: IYF-E-0100-1-C1-S-HL-L1-F, Đồng hồ đo, hiển thị cục bộ, Đường kính: 100mm, + 0,5% FS, vỏ thép cacbon, thông minh, ngõ ra 4-20mA, điện cực RS485, 316L, đồng hồ đo chất lỏng, lớp lót PTFE























































































Chất lỏng đo sáng áp dụng:

• Môi trường lỏng dẫn điện, độ dẫn> 5 µS / cm
• Nhiều dung dịch nước dẫn điện, dung dịch nước, axit và chất ăn da
• Bùn mài mòn, bùn và chất lỏng mang dầu mỡ, chất lỏng ăn mòn, nước máy thành phố, nước thải, bẩn
  nước, nước thải, dạng sợi, nhớt, nhà máy giấy, thực phẩm và đồ uống

Đo sáng trung gian không áp dụng

• Khí công nghiệp, khí nén, hơi nước hoặc chất lỏng có hàm lượng khí lớn
• Chất lỏng không dẫn điện hoặc dẫn điện thấp, như dầu bôi trơn, dầu sạch, chất làm lạnh, nước làm mát, tinh khiết
  nước, khí sạch, v.v.



Đường kính ống, lưu lượng dòng chảy và kích thước sản phẩm

Dia	Lưu lượng (m3 / h)			Kích thước sản phẩm (mm)
(mm)	Bình thường	Min	Max	L	D	H	H1
15	1,5	0,06	9.5	150	95	272	254
20	2,5	0,11	16,9		105	277	254
25	3.5	0,18	26,5		115	283	254
32	6	0,29	43,6		140	297	270
40	10	0,45	67,8		150	307	280
50	15	0,71	106.0	200	165	318	294
65	25	1.19	179,1		185	337	313
80	40	1,81	271.4		200	352	326
100	60	2,83	424,1	250	220	371	344
125	100	4,42	665		250	401	372
150	135	6,36	954	300	285	431	403
200	250	11.3	1696	350	340	486	460
250	375	17,66	2650	400	395	547	511
300	540	25.43	3817	450	445	597	565
350	735	34,62	5195		505	657	620
400	960	45,22	6785	500	565	717	675
450	1200	57,23	8588	550	615	757	727
500	1500	70	10602	600	670	817	782
600	2160	100	15268		780	917	782
700	2950	138	20781	700	895	1027	1068
800	3850	180	27100	800	1015	1137	1157























































Ứng dụng công nghiệp

Hóa chất	Thực phẩm và đồ uống	Xưởng làm giấy
Luyện kim	Bảo vệ môi trường	Thủy lực
Khai thác mỏ	Không gỉ	Dầu mỏ
Tiệm thuốc	Máy điều hòa	Nhà máy xử lý nước thải
Khử mặn nước biển	Tiệm thuốc	Xử lý nước















Lợi thế cạnh tranh

• Tuân thủ các tiêu chuẩn quốc tế: ISO14001, GB / T28001, ISO9001-2008 / GB / T50430
• Kiểm soát quy trình nghiêm ngặt
• Thiết bị hiệu chuẩn tiên tiến
• Đội kỹ sư

Trình diễn chi tiết

Sản xuất PCB trong nhà Máy biến áp thép silicon Dây chuyền hiệu chuẩn
