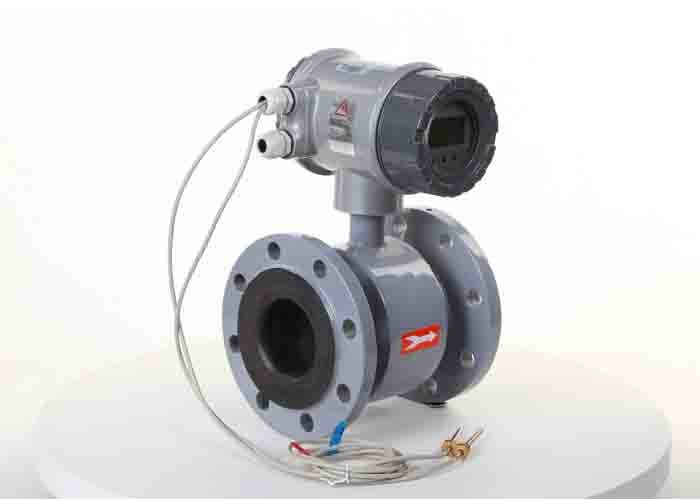

Độ chính xác cao Đồng hồ đo lưu lượng nước điện từ DN80 Tiêu chuẩn 36VDC RS485

High Accuracy DN80 Electromagnetic Water Flow Meter 36VDC RS485 Standard
High Accuracy DN80 Electromagnetic Water Flow Meter 36VDC RS485 Standard High Accuracy DN80 Electromagnetic Water Flow Meter 36VDC RS485 Standard High Accuracy DN80 Electromagnetic Water Flow Meter 36VDC RS485 Standard High Accuracy DN80 Electromagnetic Water Flow Meter 36VDC RS485 Standard High Accuracy DN80 Electromagnetic Water Flow Meter 36VDC RS485 Standard High Accuracy DN80 Electromagnetic Water Flow Meter 36VDC RS485 Standard
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: Runpaq
Chứng nhận: CE, EXD
Số mô hình: YR-E80
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD280 (1-5 sets) / USD240 (>5 sets)
chi tiết đóng gói: Thùng / thùng gỗ
Thời gian giao hàng: 10 - 15 ngày
Điều khoản thanh toán: T / T, L / C, D / A, D / P, Western Union
Khả năng cung cấp: 2000 bộ mỗi tháng
Giá tốt nhất Liên hệ với bây giờ
Quyền lực: 24VDC, 100-240VAC, 12-36VDC Tên sản phẩm: đồng hồ đo lưu lượng nước, cảm biến đo lưu lượng điện từ
Môi trường lỏng: chất lỏng dẫn điện, nước Đầu ra: 4-20 mA, xung, tần số
Giao tiếp: Modbus RS485, bacnet, Mbus, GPRS Nhiệt độ trung bình: -20 ℃ ~ + 120 ℃, -20 ° C - +180 ° C, ≤120 ℃, -40 ~ 180 ℃
Trung bình: nước, nước biển, chất lỏng dẫn điện, chất lỏng, độ dẫn điện> 0,5μs / cm2 Sử dụng: hệ thống sưởi, HVAC, nước thải, nước thải, STP, ETP
Điểm nổi bật:

Đồng hồ đo lưu lượng nước điện từ 36VDC

,

đồng hồ đo lưu lượng nước điện từ DN80

,

đồng hồ đo nước siêu âm DN80

Máy đếm nhiệt từ tính, đồng hồ đo lưu lượng nước điện từ Nhiệt độ: 95 ° C DN80



Sự miêu tả

Đồng hồ đo lưu lượng từ tính không cản trở dòng chảy, vì vậy nó có thể được áp dụng cho các chất lỏng sạch, vệ sinh, bẩn, ăn mòn và mài mòn.Lưu lượng kế từ tính có thể được áp dụng cho dòng chảy của chất lỏng dẫn điện, do đó không thể đo hydrocacbon và khí bằng công nghệ này do bản chất không dẫn điện và trạng thái khí của chúng, tương ứng.

Lưu lượng kế điện từ không yêu cầu chạy thẳng ngược dòng và xuôi dòng nên chúng có thể được lắp đặt trong thời gian chạy đồng hồ tương đối ngắn.Lưu lượng kế từ tính thường yêu cầu 3-5 đường kính của đường chạy thẳng ngược dòng và 0-3 đường kính của đường chạy thẳng xuống được đo từ mặt phẳng của các điện cực của lưu lượng kế từ tính.



Đặc trưng

  • Hầu như không mất áp suất
  • Thích hợp để đo cho nhiều loại phương tiện chất lỏng dẫn điện
  • Không có bộ phận chuyển động
  • Kết nối cổng mặt bích
  • Tiêu chuẩn RS485
  • Thích hợp cho đường kính ống p đến 2000 mm
  • Tỷ lệ mét lớn
  • Độ chính xác cao
  • 4 đến 20 mA / Tần số / Đầu ra xung

Độ chính xác cao Đồng hồ đo lưu lượng nước điện từ DN80 Tiêu chuẩn 36VDC RS485 0

Thông số kỹ thuật

Tên sản phẩm Lưu lượng kế điện từ
Loại sản phẩm Màn hình nhỏ gọn | cục bộ Bộ điêu khiển màn hình Bộ chuyển đổi tín hiệu
Mô hình IYF-E IYF-F IRT
Đường kính ống (mm) DN10-DN2000
Nguồn cấp 100-240 VAC / 18-36 VDC
Sự chính xác + 0,5% + 0,5% + 0,5%
Sự tiêu thụ năng lượng <6 tuần <6 tuần <6 tuần
Đánh giá bao vây IP65 IP68 IP65
Nhiệt độ chất lỏng -25-120 ℃ -25-120 ℃ -25-120 ℃
Nhiệt độ môi trường xung quanh -25-50 ℃ -25-50 ℃ -25-50 ℃
Độ ẩm tương đối 10-90% 10-90% 10-90%
Tỷ lệ mét 1: 100 1: 100 1: 100
Hướng dòng chảy Dòng chảy hai chiều Dòng chảy hai chiều Dòng chảy hai chiều
Giao tiếp RS485 / Bacnet RS485 / Bacnet RS485 / Bacnet
Đầu ra tín hiệu 4-20mA / Xung / Tần số 4-20mA / Xung / Tần số 4-20mA / Xung / Tần số



Sự chính xác

Đường kính ống (mm) Vận tốc (m / s) Sự chính xác
3-20 <0,3 + 0,25% FS
0,3-1 + 1,0% đọc
1-15 + 0,25% đọc
25-600 0,1-0,3 + 0,25% FS
0,3-1 + 0,5% đọc
1-15 + 0,3% đọc
700-3000 <0,3 + 0,25% FS
0,3-1 + 1,0% đọc
1-15 + 0,25% đọc

























Lựa chọn mô hình



Lưu ý về việc lựa chọn loại cục bộ và loại từ xa:

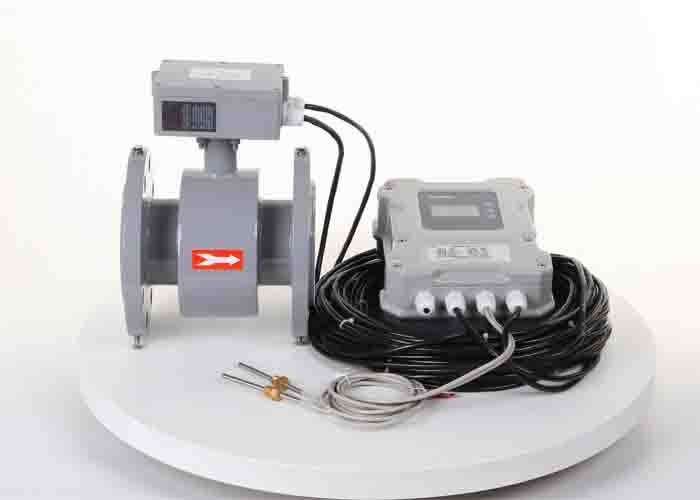

Loại từ xa có nghĩa là màn hình máy phát và bộ chuyển đổi được gắn ở các vị trí khác nhau, bạn nên chọn
loại từ xa trong các điều kiện sau:

  • Nhiệt độ môi trường xung quanh hoặc màn hình bộ chuyển đổi nhiệt độ ánh nắng mặt trời trên 60 ℃
  • Có độ ẩm cao hoặc không khí ăn mòn
  • Rung đường ống nghiêm trọng
  • Máy đo từ tính cần được treo hoặc chìm, không dễ dàng đọc ra
  • Tình trạng mài mòn khác
Không Mô hình
  YF Lưu lượng kế điện từ
  TF Tuabin
  VF Votex
  LX Bánh xe cánh gạt
  T Siêu âm
    Chế độ hiển thị E / F E: màn hình nhỏ gọn / cục bộ, F: màn hình từ xa
      Đường ống Loại (mm)
      xxxx

15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400,

500, 600, 800, 1000
      Mã Sự chính xác
      1 + 0,5% FS
      2 + 1,0% FS
      3 + 0,2% FS
        Mã Kiểu
        N Bộ chuyển đổi: 12/24 VDC, đầu ra xung
        A Máy phát: 24VDC, ngõ ra 4-20mA
        B Thông minh, pin Lion, không có màn hình cục bộ
        G Màn hình thông minh, cục bộ, đầu ra 4-20mA
        C1 Màn hình thông minh, cục bộ, RS485
        C2 Màn hình thông minh, cục bộ, HART
          Mã Kiểu
          S Vỏ thép carbon
          L Vỏ thép không gỉ
          G Nhà ở áp suất cao
          HL Điện cực 316L
          HTi Điện cực titan
          HTa Điện cực tantlum
          HC Điện cực Hastelloy-C
          L1 Môi trường lỏng
          L2 Phương tiện khí
          P Bù áp
          T Sự cân bằng nhiệt độ
          PT Áp suất và nhiệt độ.Đền bù
          F PTFE lót
          X Lót cao su

Mẫu: IYF-E-0100-1-C1-S-HL-L1-F, Đồng hồ đo, hiển thị cục bộ, Đường kính: 100mm, + 0,5% FS, vỏ thép cacbon,

thông minh, ngõ ra 4-20mA, điện cực RS485, 316L, đồng hồ đo chất lỏng, lớp lót PTFE























































































Chất lỏng đo sáng áp dụng:

  • Môi trường lỏng dẫn điện, độ dẫn> 5 µS / cm
  • Nhiều dung dịch nước dẫn điện, dung dịch nước, axit và chất ăn da
  • Bùn mài mòn, bùn và chất lỏng mang dầu mỡ, chất lỏng ăn mòn, nước máy thành phố, nước thải, bẩn
    nước, nước thải, dạng sợi, nhớt, nhà máy giấy, thực phẩm và đồ uống

Đo sáng trung gian không áp dụng

  • Khí công nghiệp, khí nén, hơi nước hoặc chất lỏng có hàm lượng khí lớn
  • Chất lỏng không dẫn điện hoặc dẫn điện thấp, như dầu bôi trơn, dầu sạch, chất làm lạnh, nước làm mát, tinh khiết
    nước, khí sạch, v.v.

Đường kính ống, lưu lượng dòng chảy và kích thước sản phẩm

Dia Lưu lượng (m3 / h) Kích thước sản phẩm (mm)
(mm) Bình thường Min Max L D H H1
15 1,5 0,06 9.5 150 95 272 254
20 2,5 0,11 16,9 105 277 254
25 3.5 0,18 26,5 115 283 254
32 6 0,29 43,6 140 297 270
40 10 0,45 67,8 150 307 280
50 15 0,71 106.0 200 165 318 294
65 25 1.19 179,1 185 337 313
80 40 1,81 271.4 200 352 326
100 60 2,83 424,1 250 220 371 344
125 100 4,42 665 250 401 372
150 135 6,36 954 300 285 431 403
200 250 11.3 1696 350 340 486 460
250 375 17,66 2650 400 395 547 511
300 540 25.43 3817 450 445 597 565
350 735 34,62 5195 505 657 620
400 960 45,22 6785 500 565 717 675
450 1200 57,23 8588 550 615 757 727
500 1500 70 10602 600 670 817 782
600 2160 100 15268 780 917 782
700 2950 138 20781 700 895 1027 1068
800 3850 180 27100 800 1015 1137 1157























































Ứng dụng công nghiệp

Hóa chất Thực phẩm và đồ uống Xưởng làm giấy
Luyện kim Bảo vệ môi trường Thủy lực
Khai thác mỏ Không gỉ Dầu mỏ
Tiệm thuốc Máy điều hòa Nhà máy xử lý nước thải
Khử mặn nước biển Tiệm thuốc Xử lý nước















Lợi thế cạnh tranh

  • Tuân thủ các tiêu chuẩn quốc tế: ISO14001, GB / T28001, ISO9001-2008 / GB / T50430
  • Kiểm soát quy trình nghiêm ngặt
  • Thiết bị hiệu chuẩn tiên tiến
  • Đội kỹ sư

Trình diễn chi tiết

Sản xuất PCB trong nhà Máy biến áp thép silicon Dây chuyền hiệu chuẩn

Độ chính xác cao Đồng hồ đo lưu lượng nước điện từ DN80 Tiêu chuẩn 36VDC RS485 1 Độ chính xác cao Đồng hồ đo lưu lượng nước điện từ DN80 Tiêu chuẩn 36VDC RS485 2 Độ chính xác cao Đồng hồ đo lưu lượng nước điện từ DN80 Tiêu chuẩn 36VDC RS485 3



Cách sử dụng đồng hồ đo lưu lượng từ

Lưu lượng kế điện từ đo vận tốc của chất lỏng dẫn điện trong đường ống, chẳng hạn như nước, axit, xút và bùn.Lưu lượng kế từ tính có thể đo đúng khi độ dẫn điện của chất lỏng lớn hơn xấp xỉ 5μS / cm.Hãy cẩn thận vì sử dụng lưu lượng kế từ tính trên chất lỏng có độ dẫn điện thấp, chẳng hạn như nước khử ion, nước cấp cho nồi hơi hoặc hydrocacbon, có thể làm tắt lưu lượng kế và đo lưu lượng bằng không.
