Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | Runpaq |
Chứng nhận: | CE, EXD |
Số mô hình: | YF-E100 |
Số lượng đặt hàng tối thiểu: | 1 |
Giá bán: | USD280 (1-5 sets) / USD240 (>5 sets) |
chi tiết đóng gói: | Thùng / thùng gỗ |
Thời gian giao hàng: | 10 - 15 ngày |
Điều khoản thanh toán: | T / T, L / C, D / A, D / P, Western Union |
Khả năng cung cấp: | 2000 bộ mỗi tháng |
Quyền lực: | 24VDC, 100-240VAC, 12-36VDC | Tên sản phẩm: | đồng hồ đo lưu lượng nước, cảm biến đo lưu lượng điện từ |
---|---|---|---|
Môi trường lỏng: | chất lỏng dẫn điện, nước | Đầu ra: | 4-20 mA, xung, tần số |
Giao tiếp: | Modbus RS485, bacnet, Mbus, GPRS | Nhiệt độ trung bình: | -20 ℃ ~ + 120 ℃, -20 ° C - +180 ° C, ≤120 ℃, -40 ~ 180 ℃ |
Trung bình: | nước, nước biển, chất lỏng dẫn điện, chất lỏng, độ dẫn điện> 0,5μs / cm2 | Sử dụng: | hệ thống sưởi, HVAC, nước thải, nước thải, STP, ETP |
Điểm nổi bật: | Đồng hồ đo lưu lượng nước điện từ 24VDC,Đồng hồ đo lưu lượng nước điện từ GPRS,Đồng hồ đo dòng điện từ GPRS |

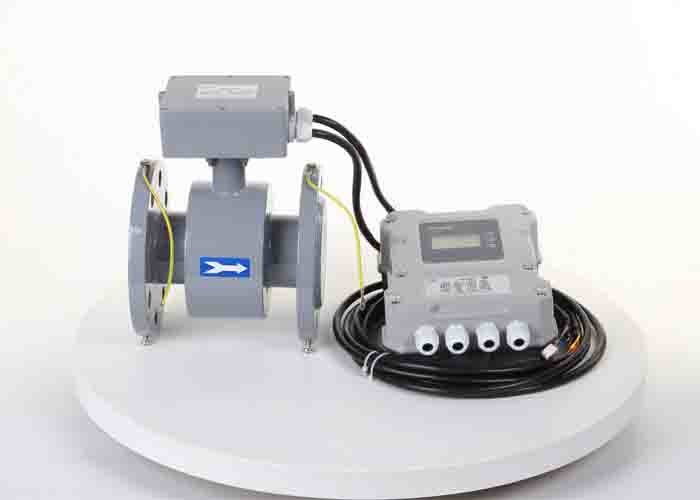

thép cacbon Đồng hồ đo lưu lượng nước điện từ, điện cực đo lưu lượng nước thải: 316
Sự miêu tả
Đồng hồ nước điện từ là đồng hồ nước hiệu suất cao chạy bằng pin được thiết kế cho ngành nước và nước thải để đo chính xác lưu lượng nước trong các ống dẫn kín.Nó lý tưởng cho các vị trí xa trong các ngành công nghiệp đô thị, thủy lợi, xử lý nước thải và xử lý chất lỏng công nghiệp, nơi không có kết nối điện.
Lý thuyết đo lường
Đồng hồ đo lưu lượng từ tính này được thiết kế dựa trên định luật Faraday về cảm ứng từ.Một điện áp được tạo ra trong một dây dẫn chuyển động trong một từ trường.Môi chất sau đây là vật dẫn chuyển động trong nguyên tắc đo điện từ ,.Điện áp gây ra tỷ lệ với vận tốc dòng chảy và được cung cấp cho bộ khuếch đại bằng hai điện cực đo.Lưu lượng dòng chảy được tính bằng diện tích tiết diện ống.
Đặc trưng
Thông số kỹ thuật
Tên sản phẩm | Lưu lượng kế điện từ | ||
Loại sản phẩm | Màn hình nhỏ gọn | cục bộ | Bộ điêu khiển màn hình | Bộ chuyển đổi tín hiệu |
Mô hình | IYF-E | IYF-F | IRT |
Đường kính ống (mm) | DN10-DN2000 | ||
Nguồn cấp | 100-240 VAC / 18-36 VDC | ||
Sự chính xác | + 0,5% | + 0,5% | + 0,5% |
Sự tiêu thụ năng lượng | <6 tuần | <6 tuần | <6 tuần |
Đánh giá bao vây | IP65 | IP68 | IP65 |
Nhiệt độ chất lỏng | -25-120 ℃ | -25-120 ℃ | -25-120 ℃ |
Nhiệt độ môi trường xung quanh | -25-50 ℃ | -25-50 ℃ | -25-50 ℃ |
Độ ẩm tương đối | 10-90% | 10-90% | 10-90% |
Tỷ lệ mét | 1: 100 | 1: 100 | 1: 100 |
Hướng dòng chảy | Dòng chảy hai chiều | Dòng chảy hai chiều | Dòng chảy hai chiều |
Giao tiếp | RS485 / Bacnet | RS485 / Bacnet | RS485 / Bacnet |
Đầu ra tín hiệu | 4-20mA / Xung / Tần số | 4-20mA / Xung / Tần số | 4-20mA / Xung / Tần số |
Sự chính xác
Đường kính ống (mm) | Vận tốc (m / s) | Sự chính xác |
3-20 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% đọc | |
1-15 | + 0,25% đọc | |
25-600 | 0,1-0,3 | + 0,25% FS |
0,3-1 | + 0,5% đọc | |
1-15 | + 0,3% đọc | |
700-3000 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% đọc | |
1-15 | + 0,25% đọc |
Lựa chọn mô hình
Lưu ý về việc lựa chọn loại cục bộ và loại từ xa:
Loại từ xa có nghĩa là màn hình máy phát và bộ chuyển đổi được gắn ở các vị trí khác nhau, bạn nên chọn
loại từ xa trong các điều kiện sau:
Không | Mô hình | ||||||||
YF | Lưu lượng kế điện từ | ||||||||
TF | Tuabin | ||||||||
VF | Votex | ||||||||
LX | Bánh xe cánh gạt | ||||||||
T | Siêu âm | ||||||||
Chế độ hiển thị E / F | E: màn hình nhỏ gọn / cục bộ, F: màn hình từ xa | ||||||||
Đường ống | Loại (mm) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Mã | Sự chính xác | ||||||||
1 | + 0,5% FS | ||||||||
2 | + 1,0% FS | ||||||||
3 | + 0,2% FS | ||||||||
Mã | Kiểu | ||||||||
N | Bộ chuyển đổi: 12/24 VDC, đầu ra xung | ||||||||
A | Máy phát: 24VDC, ngõ ra 4-20mA | ||||||||
B | Thông minh, pin Lion, không có màn hình cục bộ | ||||||||
G | Màn hình thông minh, cục bộ, đầu ra 4-20mA | ||||||||
C1 | Màn hình thông minh, cục bộ, RS485 | ||||||||
C2 | Màn hình thông minh, cục bộ, HART | ||||||||
Mã | Kiểu | ||||||||
S | Vỏ thép carbon | ||||||||
L | Vỏ thép không gỉ | ||||||||
G | Nhà ở áp suất cao | ||||||||
HL | Điện cực 316L | ||||||||
HTi | Điện cực titan | ||||||||
HTa | Điện cực tantlum | ||||||||
HC | Điện cực Hastelloy-C | ||||||||
L1 | Môi trường lỏng | ||||||||
L2 | Phương tiện khí | ||||||||
P | Bù áp | ||||||||
T | Sự cân bằng nhiệt độ | ||||||||
PT | Áp suất và nhiệt độ.Đền bù | ||||||||
F | PTFE lót | ||||||||
X | Lót cao su | ||||||||
Mẫu: IYF-E-0100-1-C1-S-HL-L1-F, Đồng hồ đo, hiển thị cục bộ, Đường kính: 100mm, + 0,5% FS, vỏ thép cacbon, thông minh, ngõ ra 4-20mA, điện cực RS485, 316L, đồng hồ đo chất lỏng, lớp lót PTFE |
Chất lỏng đo sáng áp dụng:
Đo sáng trung gian không áp dụng
Đường kính ống, lưu lượng dòng chảy và kích thước sản phẩm
Dia | Lưu lượng (m3 / h) | Kích thước sản phẩm (mm) | |||||
(mm) | Bình thường | Min | Max | L | D | H | H1 |
15 | 1,5 | 0,06 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2,5 | 0,11 | 16,9 | 105 | 277 | 254 | |
25 | 3.5 | 0,18 | 26,5 | 115 | 283 | 254 | |
32 | 6 | 0,29 | 43,6 | 140 | 297 | 270 | |
40 | 10 | 0,45 | 67,8 | 150 | 307 | 280 | |
50 | 15 | 0,71 | 106.0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179,1 | 185 | 337 | 313 | |
80 | 40 | 1,81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 2,83 | 424,1 | 250 | 220 | 371 | 344 |
125 | 100 | 4,42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6,36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17,66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34,62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45,22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57,23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Ứng dụng công nghiệp
Hóa chất | Thực phẩm và đồ uống | Xưởng làm giấy |
Luyện kim | Bảo vệ môi trường | Thủy lực |
Khai thác mỏ | Không gỉ | Dầu mỏ |
Tiệm thuốc | Máy điều hòa | Nhà máy xử lý nước thải |
Khử mặn nước biển | Tiệm thuốc | Xử lý nước |
Lợi thế cạnh tranh
Trình diễn chi tiết
Sản xuất PCB trong nhà Máy biến áp thép silicon Dây chuyền hiệu chuẩn
Cách sử dụng đồng hồ đo lưu lượng từ
Lưu lượng kế điện từ đo vận tốc của chất lỏng dẫn điện trong đường ống, chẳng hạn như nước, axit, xút và bùn.Lưu lượng kế từ tính có thể đo đúng khi độ dẫn điện của chất lỏng lớn hơn xấp xỉ 5μS / cm.Hãy cẩn thận vì sử dụng lưu lượng kế từ tính trên chất lỏng có độ dẫn điện thấp, chẳng hạn như nước khử ion, nước cấp cho nồi hơi hoặc hydrocacbon, có thể làm tắt lưu lượng kế và đo lưu lượng bằng không.
