Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | Runpaq |
Chứng nhận: | CE, EXD |
Số mô hình: | YF-SP50 |
Số lượng đặt hàng tối thiểu: | 1 |
Giá bán: | USD280 (1-5 sets) / USD240 (>5 sets) |
chi tiết đóng gói: | Thùng / thùng gỗ |
Thời gian giao hàng: | 10 - 15 ngày |
Điều khoản thanh toán: | T / T, L / C, D / A, D / P, Western Union |
Khả năng cung cấp: | 2000 bộ mỗi tháng |
Quyền lực: | 24VDC, 100-240VAC, 12-36VDC | Tên sản phẩm: | đồng hồ đo lưu lượng nước, cảm biến đo lưu lượng điện từ |
---|---|---|---|
Môi trường lỏng: | chất lỏng dẫn điện, nước | Đầu ra: | 4-20 mA, xung, tần số |
Giao tiếp: | Modbus RS485, bacnet, Mbus, GPRS | Nhiệt độ trung bình: | -20 ℃ ~ + 120 ℃, -20 ° C - +180 ° C, ≤120 ℃, -40 ~ 180 ℃ |
Trung bình: | nước, nước biển, chất lỏng dẫn điện, chất lỏng, độ dẫn điện> 0,5μs / cm2 | Sử dụng: | hệ thống sưởi, HVAC, nước thải, nước thải, STP, ETP |
Điểm nổi bật: | Đồng hồ đo lưu lượng nước điện từ PN16,đồng hồ đo lưu lượng nước điện từ dN80,đồng hồ đo lưu lượng cảm ứng từ tính dN80 |

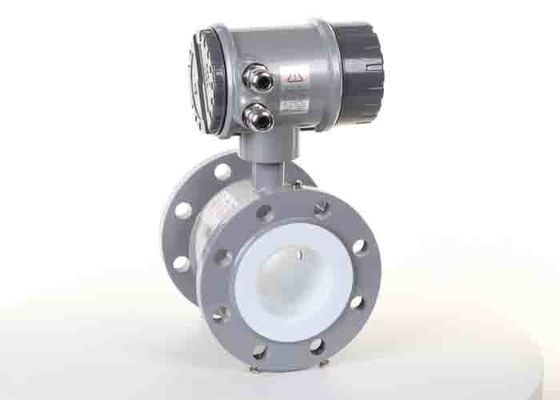

đồng hồ đo lưu lượng từ tính, đồng hồ đo lưu lượng nước điện từ DN80, điện cực: 316, PN16
Sự miêu tả
Máy phát dòng điện từ, với bộ tính toán năng lượng chắc chắn, mạnh mẽ, lý tưởng cho việc lắp đặt thương mại và công nghiệp với nhiều khả năng giao tiếp.Nó đáp ứng các yêu cầu IP67 đảm bảo rằng đồng hồ có khả năng chống bụi, độ ẩm và nước, đảm bảo rằng bất kể điều kiện khắc nghiệt như thế nào, đồng hồ sẽ tiếp tục đo chính xác.
Máy tính có thể được đọc từ xa bằng nhiều phương thức giao tiếp, một số phương thức được tích hợp sẵn như đầu ra xung và 4 đầu ra tương tự.
Nó là một máy tính năng lượng nhiệt cao cấp cho các ứng dụng công nghiệp.Được bảo vệ hiệu quả khỏi bụi và độ ẩm và màn hình có đèn nền.Một loạt các chức năng tích hợp làm cho đồng hồ năng lượng này trở thành một giải pháp hộp duy nhất.
Lý thuyết đo lường
Lưu lượng kế điện từ có mặt bích để sử dụng trong phép đo thể tích của chất lỏng dẫn điện, giống như các ứng dụng nước thải và nước thành phố hoặc công nghiệp, trong đó máy đo cánh quạt thường được sử dụng trong quá khứ.Không có bộ phận chuyển động và điện cực được thiết kế để ngăn chặn sự bám bẩn, máy đo IYF yêu cầu bảo trì tối thiểu trong các ứng dụng trong đó các mảnh vụn hoặc cát sẽ cản trở máy đo chân vịt.Không có rôto để ngừng quay hoặc các ổ trục bị mòn.
Nó được cấp nguồn bên ngoài với 100-240VAC hoặc 24 VDC.Yêu cầu điện năng thấp cũng làm cho nó trở nên lý tưởng cho các nguồn năng lượng mặt trời và các nguồn điện tương đương.Chỉ báo tổng là tiêu chuẩn, cũng như đầu ra xung / tần số / 4-20mA trạng thái rắn, cho phép kết nối với bộ ghi dữ liệu.Vỏ màn hình có thể được tích hợp hoặc điều khiển từ xa.Đi kèm với đồng hồ đo có kèm theo cáp nguồn / đầu ra xung được che chắn với kết nối DIN.
Đặc trưng
Các ứng dụng
NƯỚC MUNICIPAL
CHẤT LỎNG CÔNG NGHIỆP
NƯỚC THẢI
THỦY LỢI
HÓA CHẤT
NGUỒN CẤP
DƯỢC LIỆU
MÓN ĂN
CÂY GIẤY
MỎ KIM LOẠI
Thông số kỹ thuật
Tên sản phẩm | Lưu lượng kế điện từ | ||
Loại sản phẩm | Màn hình nhỏ gọn | cục bộ | Bộ điêu khiển màn hình | Bộ chuyển đổi tín hiệu |
Mô hình | IYF-E | IYF-F | IRT |
Đường kính ống (mm) | DN10-DN2000 | ||
Nguồn cấp | 100-240 VAC / 18-36 VDC | ||
Sự chính xác | + 0,5% | + 0,5% | + 0,5% |
Sự tiêu thụ năng lượng | <6 tuần | <6 tuần | <6 tuần |
Đánh giá bao vây | IP65 | IP68 | IP65 |
Nhiệt độ chất lỏng | -25-120 ℃ | -25-120 ℃ | -25-120 ℃ |
Nhiệt độ môi trường xung quanh | -25-50 ℃ | -25-50 ℃ | -25-50 ℃ |
Độ ẩm tương đối | 10-90% | 10-90% | 10-90% |
Tỷ lệ mét | 1: 100 | 1: 100 | 1: 100 |
Hướng dòng chảy | Dòng chảy hai chiều | Dòng chảy hai chiều | Dòng chảy hai chiều |
Giao tiếp | RS485 / Bacnet | RS485 / Bacnet | RS485 / Bacnet |
Đầu ra tín hiệu | 4-20mA / Xung / Tần số | 4-20mA / Xung / Tần số | 4-20mA / Xung / Tần số |
Sự chính xác
Đường kính ống (mm) | Vận tốc (m / s) | Sự chính xác |
3-20 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% đọc | |
1-15 | + 0,25% đọc | |
25-600 | 0,1-0,3 | + 0,25% FS |
0,3-1 | + 0,5% đọc | |
1-15 | + 0,3% đọc | |
700-3000 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% đọc | |
1-15 | + 0,25% đọc |
Lựa chọn mô hình
Lưu ý về việc lựa chọn loại cục bộ và loại từ xa:
Loại từ xa có nghĩa là màn hình máy phát và bộ chuyển đổi được gắn ở các vị trí khác nhau, bạn nên chọn
loại từ xa trong các điều kiện sau:
Không | Mô hình | ||||||||
YF | Lưu lượng kế điện từ | ||||||||
TF | Tuabin | ||||||||
VF | Votex | ||||||||
LX | Bánh xe cánh gạt | ||||||||
T | Siêu âm | ||||||||
Chế độ hiển thị E / F | E: màn hình nhỏ gọn / cục bộ, F: màn hình từ xa | ||||||||
Đường ống | Loại (mm) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Mã | Sự chính xác | ||||||||
1 | + 0,5% FS | ||||||||
2 | + 1,0% FS | ||||||||
3 | + 0,2% FS | ||||||||
Mã | Kiểu | ||||||||
N | Bộ chuyển đổi: 12/24 VDC, đầu ra xung | ||||||||
A | Máy phát: 24VDC, ngõ ra 4-20mA | ||||||||
B | Thông minh, pin Lion, không có màn hình cục bộ | ||||||||
G | Màn hình thông minh, cục bộ, đầu ra 4-20mA | ||||||||
C1 | Màn hình thông minh, cục bộ, RS485 | ||||||||
C2 | Màn hình thông minh, cục bộ, HART | ||||||||
Mã | Kiểu | ||||||||
S | Vỏ thép carbon | ||||||||
L | Vỏ thép không gỉ | ||||||||
G | Nhà ở áp suất cao | ||||||||
HL | Điện cực 316L | ||||||||
HTi | Điện cực titan | ||||||||
HTa | Điện cực tantlum | ||||||||
HC | Điện cực Hastelloy-C | ||||||||
L1 | Môi trường lỏng | ||||||||
L2 | Phương tiện khí | ||||||||
P | Bù áp | ||||||||
T | Sự cân bằng nhiệt độ | ||||||||
PT | Áp suất và nhiệt độ.Đền bù | ||||||||
F | PTFE lót | ||||||||
X | Lót cao su | ||||||||
Mẫu: IYF-E-0100-1-C1-S-HL-L1-F, Đồng hồ đo, hiển thị cục bộ, Đường kính: 100mm, + 0,5% FS, vỏ thép cacbon, thông minh, ngõ ra 4-20mA, điện cực RS485, 316L, đồng hồ đo chất lỏng, lớp lót PTFE |
Chất lỏng đo sáng áp dụng:
Đo sáng trung gian không áp dụng
Đường kính ống, lưu lượng dòng chảy và kích thước sản phẩm
Dia | Lưu lượng (m3 / h) | Kích thước sản phẩm (mm) | |||||
(mm) | Bình thường | Min | Max | L | D | H | H1 |
15 | 1,5 | 0,06 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2,5 | 0,11 | 16,9 | 105 | 277 | 254 | |
25 | 3.5 | 0,18 | 26,5 | 115 | 283 | 254 | |
32 | 6 | 0,29 | 43,6 | 140 | 297 | 270 | |
40 | 10 | 0,45 | 67,8 | 150 | 307 | 280 | |
50 | 15 | 0,71 | 106.0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179,1 | 185 | 337 | 313 | |
80 | 40 | 1,81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 2,83 | 424,1 | 250 | 220 | 371 | 344 |
125 | 100 | 4,42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6,36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17,66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34,62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45,22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57,23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Ứng dụng công nghiệp
Hóa chất | Thực phẩm và đồ uống | Xưởng làm giấy |
Luyện kim | Bảo vệ môi trường | Thủy lực |
Khai thác mỏ | Không gỉ | Dầu mỏ |
Tiệm thuốc | Máy điều hòa | Nhà máy xử lý nước thải |
Khử mặn nước biển | Tiệm thuốc | Xử lý nước |
Lợi thế cạnh tranh
Trình diễn chi tiết
Sản xuất PCB trong nhà Máy biến áp thép silicon Dây chuyền hiệu chuẩn
Cách sử dụng đồng hồ đo lưu lượng từ
Lưu lượng kế điện từ đo vận tốc của chất lỏng dẫn điện trong đường ống, chẳng hạn như nước, axit, xút và bùn.Lưu lượng kế từ tính có thể đo đúng khi độ dẫn điện của chất lỏng lớn hơn xấp xỉ 5μS / cm.Hãy cẩn thận vì sử dụng lưu lượng kế từ tính trên chất lỏng có độ dẫn điện thấp, chẳng hạn như nước khử ion, nước cấp cho nồi hơi hoặc hydrocacbon, có thể làm tắt lưu lượng kế và đo lưu lượng bằng không.
