Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | Runpaq |
Chứng nhận: | CE |
Số mô hình: | 17B8 |
Số lượng đặt hàng tối thiểu: | 1000 miếng |
chi tiết đóng gói: | xốp + hộp |
Thời gian giao hàng: | 10 - 15 ngày |
Điều khoản thanh toán: | T / T, L / C, Western Union, D / P |
Khả năng cung cấp: | 100.000 / tháng |
Mô tả: | Đầu dò Piezo siêu âm | Tần số trung tâm: | 975 +/- 30 HZ |
---|---|---|---|
Dung lượng tĩnh: | 500PF +/- 20% | Trở kháng cộng hưởng: | <100 Ω |
Góc truyền chùm tia: | 5 - 10 độ | Nhận độ nhạy: | > 120 mv (nửa sóng) |
Bề mặt phát ra: | <i>Dia.</i> <b>Dia.</b> <i>15 mm</i> <b>15 mm</b> | Bề mặt gắn: | <i>Dia.</i> <b>Dia.</b> <i>21 mm</i> <b>21 mm</b> |
Sức ép: | > 3.0 Mpa | hệ thống dây điện: | Trung tâm |
Loại dây: | dụng cụ bảo vệ dây Điện | Vật liệu nền: | SS304 + polyme |
Điểm nổi bật: | Epoxy Encapsulation Đầu dò Piezo siêu âm,Cảm biến lưu lượng siêu âm BTU Meter,Cảm biến lưu lượng siêu âm Dia 21mm |

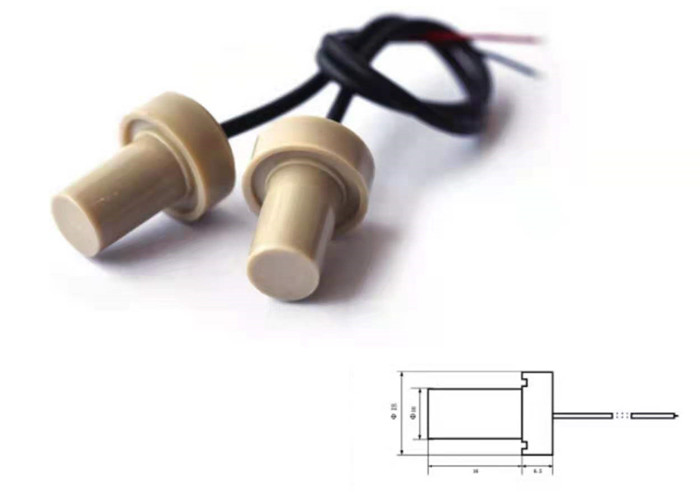

cảm biến lưu lượng siêu âm, đầu dò piezo siêu âm cho máy đo bTU
Các ứng dụng của đầu dò siêu âm:
Cảm biến lưu lượng siêu âm đo tốc độ dòng chảy của chất lỏng bằng cách truyền sóng siêu âm trong môi trường chất lỏng.Ngoài đo lưu lượng, nó cũng có thể được sử dụng để đo mức chất lỏng.Chúng chủ yếu được sử dụng trong các ứng dụng đo lường, chẳng hạn như phát hiện, B-y tế, thiết bị làm đẹp, đầu dò âm thanh, điều khiển vi mô, đồng hồ đo nhiệt siêu âm, đồng hồ nước, máy hàn, chất tẩy rửa, lưu lượng kế siêu âm, v.v.
Nguyên lý làm việc của đầu dò siêu âm:
Đầu dò siêu âm áp điện được sử dụng trong máy đo lưu lượng siêu âm, nó sử dụng sóng âm thanh để xác định vận tốc của chất lỏng chảy qua một đường ống kín và phản xạ của nó từ chất lỏng là như nhau.Máy phát xử lý thời gian ngược dòng và hạ lưu để xác định tốc độ dòng chảy.
Nó được làm bằng gì: cảm biến siêu âm:
Đầu dò siêu âm tần số cao, được tạo thành từ một phần tử hoạt động, một lớp nền và lớp mài mòn.Phần tử hoạt động của nó là vật liệu áp điện hoặc đơn tinh thể chuyển đổi năng lượng điện thành năng lượng siêu âm.Sau đó, nó cũng sẽ nhận lại năng lượng siêu âm và chuyển nó thành năng lượng điện.
Bảng thông số sản phẩm
Các thông số kỹ thuật | |||||
Người mẫu | 17B | Tần số trung tâm | 975 + 30 KHz | Công suất tĩnh | 500 PF + 20% |
Trở kháng cộng hưởng | <110 Ω | Sự bảo vệ | IP68 | Nhiệt độ làm việc. | <90 ℃ |
Sức ép | > 3.0 Mpa | Góc truyền chùm tia | 5 - 10 |
Nhận nhạy cảm |
> 300 mv (nửa sóng) |
Vật liệu nhà ở | SS304 + polyme | Bề mặt phát ra | Dia.17 mm | Bề mặt gắn | Dia.21 mm |
Niêm phong |
Epoxy sự đóng gói |
Đấu dây | Trung tâm | Loại dây |
Dia.2,5 mm lõi kép |
Mặt hàng 17SLW | Đơn vị | Tiêu chuẩn V | Bài báo | Đơn vị | Tiêu chuẩn V |
Trung tâm F (Fr) | KHz | 970 ± 30 | Phát ra chùm tia A | . | 5-10 |
Cộng hưởng (R0) | Ω | <110Ω | Sự bảo vệ | IP65 | |
Tĩnh C (CP) | pF | 900 ± 20% | Sức ép | MPa | ﹥ 2,6 |
Nhận độ nhạy | mv | > 280mv (một nửa) | Dây dẫn đường | mm | Trung tâm của cảm biến |
Phạm vi | mm | Niêm phong | Đổ đầy Epoxy | ||
Nhiệt độ | ℃ | <70 ° | Lỗ dia. | mm | Φ21 |
Vôn | V | 3 | Vật liệu nhà | Phân tử cao | |
NTC |
3950 10 nghìn 1% |
Thông số
Các tùy chọn khác nhau:
