Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | Runpaq |
Chứng nhận: | NSF |
Số mô hình: | 77C-DN50-5 |
Số lượng đặt hàng tối thiểu: | 50 miếng |
Giá bán: | USD6/piece (50-500 pieces), USD4/piece (>500 pieces) |
chi tiết đóng gói: | Thùng carton + Pallet |
Thời gian giao hàng: | 15-21 ngày |
Điều khoản thanh toán: | T / T, L / C, D / A, D / P, Western Union |
Khả năng cung cấp: | 20000 bộ / tháng |
Phong cách: | phụ kiện đường ống cuối có rãnh | Sức ép: | 1200 psi / 83 bar |
---|---|---|---|
Đường kính: | DN25-DN1200, 1 "-48" | Miếng đệm: | EPDM |
Bu lông và đai ốc: | SS304 | Vật liệu nhà ở: | SS304, 316, 316L, 2205 duplex, super duplex 2507, gang dẻo mạ kẽm nhúng nóng |
Mô hình: | 77C-DN25 | Ứng dụng: | UF / RO / Kế hoạch xử lý nước thải, đất đai |
Hình dạng: | thẳng, bằng nhau | Tên sản phẩm: | phụ kiện có rãnh, khớp nối linh hoạt có rãnh |

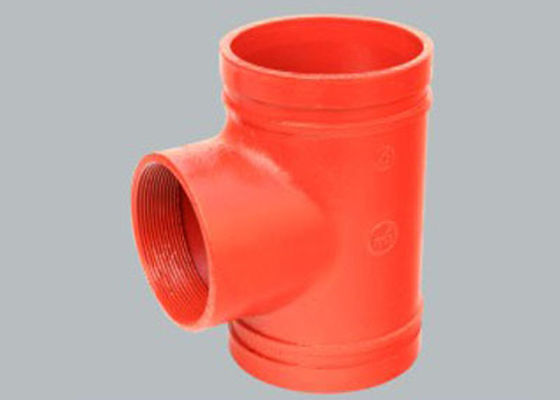

Điểm nổi bật: | 2205 Khớp nối ống có rãnh kép,Tê ghép rãnh có rãnh EPDM,Tê ghép có rãnh 83Bar |
khớp nối có rãnh nhựa, khớp nối có rãnh, khớp nối giảm tốc
Định nghĩa về phụ kiện ống có rãnh:
Đầu tiên tạo một rãnh.khớp nối.Rãnh trên đường ống, nó được tạo ra bằng cách tạo hình hoặc gia công một rãnh thực tế vào các đầu của hai đường ống.Một miếng đệm bao quanh và trên đầu ống, vỏ bọc quanh miếng đệm và nằm trong các rãnh ống, và các bu lông và đai ốc được siết chặt bằng cờ lê để giữ tất cả chúng lại với nhau.
Mô tả chung
Kẹp khớp nối có rãnh có thể là khớp nối mềm hoặc khớp nối cứng.Khớp nối linh hoạt loại có rãnh được thiết kế để kết nối các hệ thống ống có rãnh.Để thực hiện vai trò của khớp nối ống có rãnh / khớp nối ống, khớp nối cứng được thiết kế để nối các ống có rãnh với nhau để không có chuyển động tương đối giữa chúng.Khi cần căn chỉnh chính xác hai đường ống / trục có rãnh, các khớp nối có rãnh cứng thường được sử dụng.Sự sai lệch hướng tâm hoặc lệch trục nghiêm trọng có thể gây ra ứng suất cao và dẫn đến hỏng hóc sớm.
Thông số kỹ thuật
Vật liệu nhà ở khớp nối nhanh:
Nylon, composite khác, vật liệu nhựa theo yêu cầu.
Bu lông & Đai ốc:
Gioăng cao su hoặc con dấu:
Gioăng đệm có hình chữ C, được làm bằng gioăng tiêu chuẩn EPDM (ethylene propylene diene monomer) cho nước lạnh, nước nóng, axit hiếm, không khí không chứa dầu và nhiều sản phẩm hóa chất (-50 ~ 150). Nó không thích hợp cho môi trường như dầu mỏ
Bảng dữliệu
Trên danh nghĩa kích thước |
Đường ống OD |
Sức ép Xếp hạng |
Đầu ống tách biệt |
Kích thước | ||
MỘT | NS | NS | ||||
mm | mm | psi | mm | mm | mm | mm |
trong | trong | quán ba | trong | trong | trong | trong |
25 1 |
33.4 1.315 |
300 20,67 |
0-1,6 0-0.06 |
54 2.126 |
94 3.701 |
42 1.654 |
32 1,25 |
42,20 1.660 |
300 20,67 |
0-1,6 0-0.06 |
63 2.480 |
103 4.055 |
44 1.732 |
40 1,5 |
48,30 1.900 |
300 20,67 |
0-1,6 0-0.06 |
70 2.756 |
112 4.409 |
44 1.732 |
50 2 |
60,30 2.375 |
300 20,67 |
0-1,6 0-0.06 |
82 3,228 |
124 4.882 |
44 1.732 |
65 2,5 |
73,00 2,875 |
300 20,67 |
0-1,6 0-0.06 |
96 3.780 |
148 5,827 |
44 1.732 |
65 | 76,10 3.000 |
300 20,67 |
0-1,6 0-0.06 |
100 3.937 |
152 5.984 |
44 1.732 |
80 3 |
88,90 3.500 |
300 20,67 |
0-1,6 0-0.06 |
113 4.449 |
166 6,535 |
44 1.732 |
100 4 |
114,3 4.500 |
300 20,67 |
0-3,2 0-0.13 |
140 5.512 |
193 7,598 |
48 1.890 |
125 5 |
141.3 5.563 |
300 20,67 |
0-3,2 0-0.13 |
167 6,575 |
222 8.740 |
50 1.969 |
150 6 |
168,3 6,625 |
300 20,67 |
0-3,2 0-0.13 |
196 7.717 |
252 9,921 |
55 2.165 |
200 số 8 |
219.10 8.625 |
300 20,67 |
0-3,2 0-0.13 |
314 12.362 |
377 14,83 |
60 2.362 |
250 10 |
273,00 10,75 |
300 20,67 |
0-3,2 0-0.13 |
314 12.362 |
377 14.843 |
50 2.363 |
300 12 |
323,90 12,75 |
300 20,67 |
0-3,2 0-0.13 |
366 14,409 |
435 17.126 |
64 2,520 |
Các ứng dụng
Nước sạch | Chống thấm ngược |Hệ thống RO, Siêu lọc |Hệ thống UF, khử mặn nước biển, |
Nước thải | Xử lý nước, xử lý nước thải, khử mặn nước biển, nhà máy xử lý nước thải |
Đường ống có rãnh | Phòng cháy chữa cháy, xây dựng công nghiệp, hàng hải, khai thác mỏ, dầu khí và hóa chất, phát điện |
Phụ kiện đường ống
Lợi thế cạnh tranh
Thiết kế quy trình truyền bởi Castsoft CAD và CAE
Kiểm soát quy trình sản xuất nghiêm ngặt
Kiểm soát chất lượng vật liệu đúc
Phòng thí nghiệm vật liệu kim loại để kiểm tra tính chất tổng hợp, kim loại và cơ học
Sự xuất hiện hoàn hảo
Tuân thủ tiêu chuẩn kiểm tra nghiêm ngặt đối với UL213 và FM1920
Tiêu chuẩn nghiêm ngặt để sản xuất gioăng làm kín và kiểm tra vật liệu.
