Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | Runpaq |
Chứng nhận: | CE |
Số mô hình: | 20P1D-T2-15-2 |
Số lượng đặt hàng tối thiểu: | 50 miếng |
Giá bán: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
chi tiết đóng gói: | hộp + maste carton + pallet |
Thời gian giao hàng: | 15-21 ngày |
Điều khoản thanh toán: | L / C, T / T, D / A, D / P, Western Union |
Khả năng cung cấp: | 200000 bộ / tháng |
Đường kính: | DN15-DN40 (hai chiều hoặc ba chiều) | công việc hiện tại: | <80 mA |
---|---|---|---|
Vôn: | DC5V / DC12V | Quyền lực: | ít hơn 2W |
Mô-men xoắn: | 2nm | Thời gian mở / đóng: | <i>< 7 seconds (2 way);</i> <b><7 giây (2 chiều);</b> <i><13 seconds (3 way)</i> <b><13 |
Tên sản phẩm: | van vùng sưởi trung tâm | Sử dụng: | Hệ thống sưởi, làm mát, HVAC, nồi hơi, hệ thống địa khí với máy bơm nhiệt nguồn nước |
Điểm nổi bật: | van vùng chân đế,van vùng chân đế DC12V,van vùng 3 chiều DC12V |

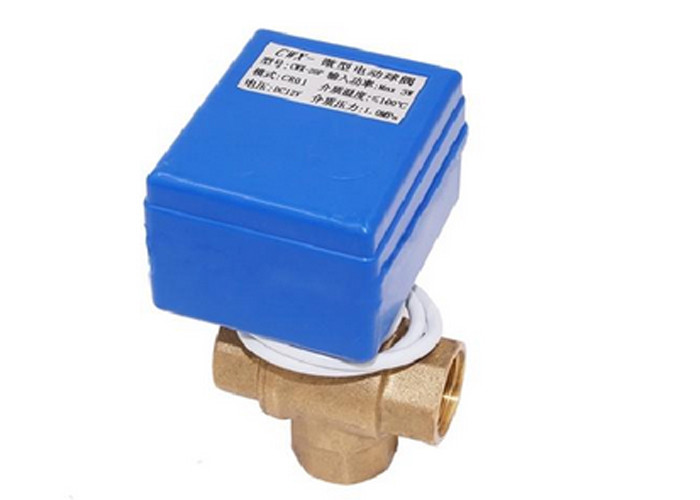

Van vùng 3 chiều để sưởi ấm ván chân tường, van sưởi vùng với động cơ truyền động
Mô tả Sản phẩm
Trong hệ thống sưởi và làm mát trung tâm, van điều khiển vùng là công tắc nằm trong hệ thống lưu lượng nước, phòng cháy chữa cháy trong tòa nhà.Mục đích chính của nó là điều chỉnh lưu lượng nước trong các "khu vực" hoặc khu vực được chỉ định và trong một số tòa nhà, theo tầng / tầng, do đó được đặt tên là van điều khiển khu vực.Van điều khiển khu vực của chúng tôi là một hệ thống được thiết kế để tách khu vực trong trường hợp bảo trì và nhận được chỉ báo của các khu vực khác nhau.Các van điều khiển vùng đồng thau của chúng tôi, có sẵn từ DN15 đến DN32 và nhiều cổng kết nối ren khác nhau.
Đặc trưng
1. Tuổi thọ cực kỳ dài;
2. Ghi đè bằng tay, van có thể hoạt động khi mất điện;
3. Kích thước nhỏ và chỉ báo vị trí
4. Hiệu suất niêm phong tốt, bao vây IP65
Ứng dụng
Ưu điểm
Không. | Của chúng tôi | Sản phẩm bình thường |
Con dấu trục van | Bốn con dấu | Con dấu kép |
Đai ốc | Lớp phủ keo siêu kỵ khí tự động, siết chặt mô-men xoắn nhất quán | Keo kỵ khí thủ công, không đồng đều, mô-men xoắn siết chặt không nhất quán |
Làm kín giữa thân van và vỏ | Con dấu rãnh | không ai |
Mô-men xoắn | Mượt mà và nhẹ | Nặng nề, không nhất quán |
Thoát nước | Đúng | không ai |
Thông số kỹ thuật
Mô hình | 20P-1.0A |
Bộ khuếch đại công việc (mA) | Tối đa 80 |
Sự bảo vệ | IP65 |
Công suất (W) | <2 |
Vận hành áp suất (Mpa) | PN10 |
Mô-men xoắn (NM) | 2 |
Dải Dia | DN8-32 (Thẳng);DN15-20 (Tê, ba chiều) |
Mở / đóng (S) | Thẳng: <7s;Ba chiều: <13 giây |
Làm việc vôn.(V) | DC3-6V, DC12V |
Nhiệt độ phương tiện (℃) | 0-90 |
Điều khiển | CR01, CR02, CR05 |
Vật liệu thân van | Cổng kết nối | Đường kính | D | L | H | W |
(mm) | (Kilôgam) | |||||
Thau | Cả hai đường kính sợi nữ đầy đủ | DN8 | số 8 | 46 | 31 | 0,232 |
DN10 | số 8 | 46 | 31 | 0,231 | ||
DN15 | 15 | 57 | 38 | 0,308 | ||
DN20 | 15 | 66 | 38 | 0,389 | ||
DN25 | 20 | 72 | 47 | 0,478 | ||
3 chiều dọc | DN15 | 12 | 63 | 49 | 0,31 | |
DN20 | 15 | 66 | 53 | 0,367 | ||
Chủ đề nữ-nam | DN15 | 15 | 63 | 38 | 0,307 | |
DN20 | 15 | 66 | 38 | 0,337 | ||
DN32 | 20 | 76 | 50 | 0,569 | ||
Cả hai chủ đề nam | DN15 | 15 | 68 | 38 | 0,299 |
Tùy chọn dây điện
1. Kết nối SW để MỞ, van mở, nhận được vị trí, tự động tắt nguồn, van vẫn ở vị trí mở hoàn toàn
2. Kết nối SW với ĐÓNG, van đóng, nhận vị trí, tự động tắt nguồn, van vẫn ở vị trí bên cạnh (đóng hoàn toàn)
1. Kết nối SW để MỞ, van mở, nhận được vị trí, tự động tắt nguồn, van vẫn ở vị trí mở hoàn toàn
2. Kết nối SW đến ĐÓNG CỬA, van đóng, nhận vị trí, tự động tắt nguồn, van vẫn ở vị trí bên cạnh (đóng hoàn toàn)
Lưu ý: AC24V / AC220V chỉ có thể được sử dụng cho van điện dòng 50K
1. Kết nối SW, van mở, nhận vị trí, tự động tắt nguồn, van vẫn ở vị trí mở hoàn toàn
2. Ngắt kết nối SW, van đóng, về vị trí, tự động tắt nguồn, van vẫn ở vị trí bên cạnh (đóng hoàn toàn)
Lưu ý: Khi nguồn là điện áp DC và Dây màu đỏ là “+”, Dây màu xanh lam là “-”
1. Kết nối SW, van mở, nhận vị trí và tự động tắt nguồn, van vẫn ở vị trí đóng / mở hoàn toàn
2. Ngắt kết nối SW, van đóng, nhận vị trí và tự động tắt nguồn, van vẫn ở vị trí đóng / mở hoàn toàn
1. Kết nối SW và OPEN, van mở, nhận được vị trí dây màu xanh lá cây xuất ra tín hiệu OLS, bộ điều khiển kiểm tra tín hiệu OLS, kết nối SW với STOP, van dừng và vẫn ở vị trí mở hoàn toàn
2. Kết nối SW và CLOSE, van đóng, lấy dây màu đỏ ở vị trí đầu ra tín hiệu CLS, bộ điều khiển kiểm tra tín hiệu CLS, kết nối SW với STOP, van dừng và giữ nguyên vị trí đóng hoàn toàn,
Lưu ý: Đầu tiên hãy đảm bảo rằng các dây tín hiệu "đỏ", "đen" và "xanh lá cây" được kết nối, sau đó kết nối các dây nguồn "vàng" và "xanh lam".
