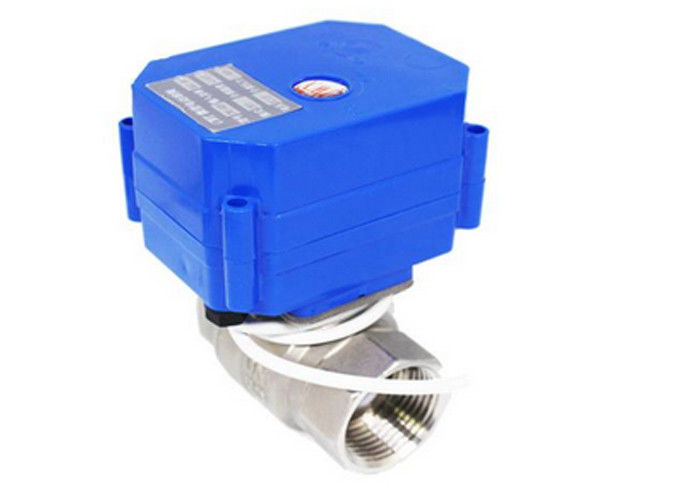

Van vùng sưởi trung tâm DN15, Van vùng hai cổng với động cơ truyền động DC

DN15 Central Heating Zone Valve , Two Port Zone Valve With DC Actuator Motor
DN15 Central Heating Zone Valve , Two Port Zone Valve With DC Actuator Motor DN15 Central Heating Zone Valve , Two Port Zone Valve With DC Actuator Motor DN15 Central Heating Zone Valve , Two Port Zone Valve With DC Actuator Motor DN15 Central Heating Zone Valve , Two Port Zone Valve With DC Actuator Motor DN15 Central Heating Zone Valve , Two Port Zone Valve With DC Actuator Motor DN15 Central Heating Zone Valve , Two Port Zone Valve With DC Actuator Motor
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: Runpaq
Chứng nhận: CE
Số mô hình: 60P-T2-15-2
Số lượng đặt hàng tối thiểu: 50 miếng
Giá bán: USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs)
chi tiết đóng gói: hộp + maste carton + pallet
Thời gian giao hàng: 15-21 ngày
Điều khoản thanh toán: L / C, T / T, D / A, D / P, Western Union
Khả năng cung cấp: 200000 bộ / tháng
Giá tốt nhất Liên hệ với bây giờ
Đường kính: Đường kính đầy đủ hoặc cổng giảm: DN8-32 Áp lực công việc: 10bar / PN10 / 1.0 Mpa / 150 psi
công việc hiện tại: <80 mA Vôn: DC5V / DC12-24V / AC85-230V / AC220V
Mô-men xoắn: 6 NM Thời gian mở / đóng: <5 giây
Tên sản phẩm: van cơ giới sưởi ấm dưới sàn; van vùng sưởi ấm dưới sàn Ứng dụng: HVAC, Hệ thống sưởi và làm mát bằng thủy lực, lò hơi, hệ thống địa khí với máy bơm nhiệt nguồn nước
Điểm nổi bật:

Van vùng sưởi trung tâm dN15

,

van vùng hai cổng 6 NM

,

van vùng hai cổng dN15

van sưởi vùng trung tâm với van động cơ 2 cổng / động cơ truyền động dC, dN15



Mô tả Sản phẩm

Các van vùng trên hệ thống sưởi và làm mát trung tâm, hệ thống sưởi bnồi hơi, nó kiểm soát nhiệt nước nóng hoặc nước lạnh.Trong mọi trường hợp, khi van điều khiển vùng mở hoàn toàn, một "công tắc cuối" bên trong van nói với sưởi ấm bộ tuần hoàn của hệ thống bắt đầu hoạt động, làm cho nước nóng chảy qua khu vực.

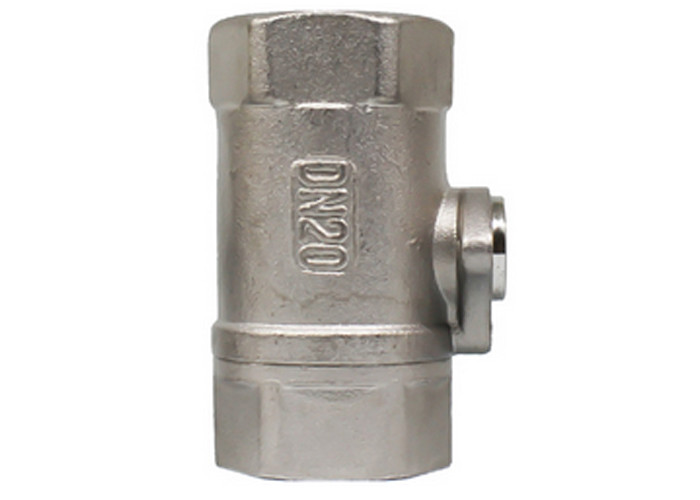

Van điều khiển vùng của chúng tôi là một loạt van vùng có động cơ 2 chiều, đi kèm với bộ truyền động động cơ để sử dụng trong hệ thống sưởi và làm mát.Van bi bằng đồng hoặc không gỉ có sẵn trong DN15-32, PN10 với kết nối ren.Bộ truyền động được điều khiển bằng tín hiệu 2 điểm và được khuyến nghị cho chức năng bật / tắt, khả dụng cho nguồn điện 230V AC, 50 / 60Hz hoặc DC.

Đặc trưng

  • Hộp số kim loại và thiết kế bánh răng kim loại, tiếng ồn thấp, hoạt động đáng tin cậy
  • Tuổi thọ lâu dài: hơn 100000 vòng kết nối
  • Thiết kế giới hạn điện và giới hạn máy móc, định vị chính xác, tránh bánh răng chạy liên tục.
  • Lắp ráp góc Mufti, dễ lắp đặt
  • Cấu trúc bóng nổi, không rò rỉ, đặc biệt phù hợp với điều kiện ô nhiễm nặng.
  • Có thể làm việc trong phòng nước nồi hơi, thay thế tốt cho van điện từ



Ứng dụng

  • Hệ thống HVAC sưởi ấm, thông gió, điều hòa không khí
  • Nền tảng / sưởi ấm bức xạ
  • Người đối thoại
  • Đơn vị cuộn dây quạt
  • Hệ thống sưởi ấm dưới sàn
  • Máy thở đơn vị
  • Hâm nóng VAV

Ưu điểm

  • Thân van Sturday với thiết kế cấu trúc hợp lý và vật liệu tốt nhất được sử dụng
Không. Của chúng tôi Sản phẩm bình thường
Con dấu trục van Bốn con dấu Con dấu kép
Đai ốc Lớp phủ keo siêu kỵ khí tự động, siết chặt mô-men xoắn nhất quán Keo kỵ khí thủ công, không đồng đều, mô-men xoắn siết chặt không nhất quán
Làm kín giữa thân van và vỏ Con dấu rãnh không ai
Mô-men xoắn Mượt mà và nhẹ Nặng nề, không nhất quán
Thoát nước Đúng không ai

Van vùng sưởi trung tâm DN15, Van vùng hai cổng với động cơ truyền động DC 0



Thông số kỹ thuật

Mô hình 60P
Bộ khuếch đại công việc (mA) Max100mA (CR04 trừ Max150mA)
Sự bảo vệ IP65
Công suất (W) <5
Vận hành áp suất (Mpa) PN10
Mô-men xoắn (NM) 6
Dải Dia DN8-32
Mở / đóng (S) <8 giây
Làm việc vôn.(V) DC3-6V, DC12V, AC / DC9-24V, AC220V, AC85-265V
Nhiệt độ phương tiện (℃) 0-90
Điều khiển CR01, CR02, CR02 +, CR03, CR03A, CR03T, CR04 CR05, CR06

Kích thước
Vật liệu thân van Cổng kết nối Đường kính D L H W
(mm) (Kilôgam)
Thau Cả hai đường kính sợi nữ đầy đủ DN8 số 8 46 31 0,402
DN15 15 57 38 0,478
DN20 20 71 45 0,559
DN25 23,5 72 49 0,648
Cả hai con cái đều giảm đường kính DN10 số 8 46 31 0,401
DN20 15 66 38 0,493
DN25 20 72 47 0,653
DN32 25 86 60 0,865
3 chiều dọc DN15 12 63 49 0,48
DN20 15 66 53 0,537
CPVC Cả hai chủ đề nam DN15 15 60 47 0,357
DN20 20 72 51 0,385
Thau 3 chiều ngang DN8 6 52,6 39 24,5
DN15 12 72 55 39
DN20 15 86 63,5 44
DN25 15 97 68,5 43,5
Van vùng sưởi trung tâm DN15, Van vùng hai cổng với động cơ truyền động DC 1



Tùy chọn dây điện

  • Hai dây và phân cực ngược (DC3-6V / DC12V / DC24V)

Van vùng sưởi trung tâm DN15, Van vùng hai cổng với động cơ truyền động DC 2

1. Kết nối SW để MỞ, van mở, nhận được vị trí, tự động tắt nguồn, van vẫn ở vị trí mở hoàn toàn

2. Kết nối SW với ĐÓNG, van đóng, nhận vị trí, tự động tắt nguồn, van vẫn ở vị trí bên cạnh (đóng hoàn toàn)

  • Ba dây và hai điểm điều khiển (DC3-6V / DC12V / DC24V)

Van vùng sưởi trung tâm DN15, Van vùng hai cổng với động cơ truyền động DC 3

1. Kết nối SW để MỞ, van mở, nhận được vị trí, tự động tắt nguồn, van vẫn ở vị trí mở hoàn toàn

2. Kết nối SW đến ĐÓNG CỬA, van đóng, nhận vị trí, tự động tắt nguồn, van vẫn ở vị trí bên cạnh (đóng hoàn toàn)

Lưu ý: AC24V / AC220V chỉ có thể được sử dụng cho van điện dòng 50K

  • ba dây và trở lại an toàn / ngắt điện (DC9-24V)

Van vùng sưởi trung tâm DN15, Van vùng hai cổng với động cơ truyền động DC 4

1. Kết nối SW để MỞ, van sẽ mở, nhận vị trí và tự động tắt nguồn, van vẫn giữ nguyên

hoàn toàn mở vị trí

2. Ngắt kết nối SW thành ĐÓNG, van đóng, nhận vị trí và tự động tắt nguồn, van vẫn ở vị trí đóng hoàn toàn

Lưu ý: Vì ngắt điện và van sẽ tự động trở lại, và 3 dây RD / G (B) / Y (B) không thể cùng nhau bật nguồn để giữ van an toàn

  • ba dây điều khiển một điểm (DC3-6V / ADC9-24V / AC220V)

Van vùng sưởi trung tâm DN15, Van vùng hai cổng với động cơ truyền động DC 5

1. Kết nối SW, van mở, nhận vị trí, tự động tắt nguồn, van vẫn mở hoàn toàn ở vị trí

2. Ngắt kết nối SW, van đóng lại, về vị trí, tự động tắt nguồn, van vẫn ở vị trí đóng hoàn toàn

Lưu ý: Khi nguồn là điện áp DC và Dây màu đỏ là “+”, Dây màu xanh là “-”

  • sơ đồ dây (có thể điều chỉnh góc) (DC9-24V)

Van vùng sưởi trung tâm DN15, Van vùng hai cổng với động cơ truyền động DC 6

1. SW1 mở, SW2 mở, van đóng hoàn toàn, nhận vị trí van vẫn ở vị trí đóng hoàn toàn

2. SW1 đóng, SW2 mở, van mở 30 độ, nhận vị trí van vẫn mở vị trí 30 độ

3. SW2 đóng, SW1 mở, van mở 60 độ, nhận vị trí van vẫn mở vị trí 60 độ

4. SW1 đóng, SW2 đóng, van mở hoàn toàn, nhận vị trí van vẫn ở vị trí mở hoàn toàn

  • sơ đồ dây (có thể điều chỉnh góc) (DC9-24V)

Van vùng sưởi trung tâm DN15, Van vùng hai cổng với động cơ truyền động DC 7

1. Kết nối SW, van mở, nhận vị trí, tự động tắt nguồn, van vẫn mở hoàn toàn ở vị trí

2. Ngắt kết nối SW, van đóng, về vị trí, tự động tắt nguồn, van vẫn ở vị trí đóng hoàn toàn

  • sơ đồ nối dây (hai dây và trở lại an toàn / ngắt điện)(DC3-6V / ADC9-24V / AC220V)

Van vùng sưởi trung tâm DN15, Van vùng hai cổng với động cơ truyền động DC 8

1. Kết nối SW, van mở, nhận vị trí và tự động tắt nguồn, van vẫn ở vị trí đóng / mở hoàn toàn

2. Ngắt kết nối SW, van đóng, nhận vị trí và tự động tắt nguồn, van vẫn ở vị trí đóng / mở hoàn toàn

  • bộ điều khiển vi mô năm dây với phản hồi tín hiệu (DC3-6V / 12V / 24V)

Van vùng sưởi trung tâm DN15, Van vùng hai cổng với động cơ truyền động DC 9

1. Kết nối SW và OPEN, van mở, nhận được vị trí dây màu xanh lá cây xuất ra tín hiệu OLS, bộ điều khiển kiểm tra tín hiệu OLS, kết nối SW với STOP, van dừng và vẫn ở vị trí mở hoàn toàn

2. Kết nối SW và CLOSE, van đóng, lấy dây màu đỏ ở vị trí đầu ra tín hiệu CLS, bộ điều khiển kiểm tra tín hiệu CLS, kết nối SW với STOP, van dừng và giữ nguyên vị trí đóng hoàn toàn,

Lưu ý: Hãy đảm bảo rằng ban đầu hãy kết nối các dây tín hiệu "đỏ", "đen" và "xanh lá cây", sau đó kết nối dây nguồn "vàng" và "xanh lam"
