Nguồn gốc: | TRUNG QUỐC |
---|---|
Hàng hiệu: | Runpaq |
Chứng nhận: | CE |
Số mô hình: | 25S-T2-15-2 |
Số lượng đặt hàng tối thiểu: | 50 miếng |
Giá bán: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
chi tiết đóng gói: | hộp + maste carton + pallet |
Thời gian giao hàng: | 15-21 ngày |
Điều khoản thanh toán: | L / C, T / T, D / A, D / P, Western Union |
Khả năng cung cấp: | 200000 bộ / tháng |
Đường kính: | Đường kính đầy đủ hoặc cổng giảm: DN8-32 | Áp lực công việc: | 10bar / PN10 / 1.0 Mpa / 150 psi |
---|---|---|---|
Làm việc hiện tại: | <80 mA | Vôn: | DC5V / DC12-24V / AC85-230V / AC220V |
Mô-men xoắn: | 2,5 NM | thời gian mở / đóng cửa: | <5 giây |
tên sản phẩm: | van cơ giới sưởi ấm dưới sàn; van vùng sưởi ấm dưới sàn | Đăng kí: | HVAC, Hệ thống sưởi và làm mát bằng thủy lực, lò hơi, hệ thống địa khí với máy bơm nhiệt nguồn nước |
Điểm nổi bật: | Van sưởi vùng bằng đồng thau,Van sưởi vùng 10 bar,van vùng nồi hơi DC5V |

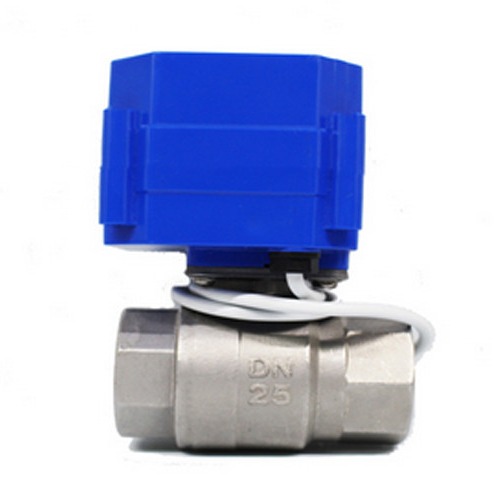

Van sưởi vùng nồi hơi, van vùng đồng thau để sưởi ấm ván chân tường, điều khiển 2 điểm
Mô tả Sản phẩm
Van bi động cơ chỉ được sử dụng trong các mạch kín.Van điều khiển vùng của chúng tôi là một loạt các van vùng có động cơ 2 chiều, đi kèm với bộ truyền động động cơ để sử dụng trong hệ thống sưởi và làm mát.Van bi bằng đồng hoặc không gỉ có sẵn trong DN15-32, PN10 với kết nối ren.Bộ truyền động được điều khiển bằng tín hiệu 2 điểm và được khuyến nghị cho chức năng bật / tắt, khả dụng cho nguồn điện 230V AC, 50 / 60Hz hoặc DC.
Đặc trưng
1. Tuổi thọ cực kỳ dài;
2. Ghi đè bằng tay, van có thể hoạt động khi mất điện;
3. Kích thước nhỏ và chỉ báo vị trí
4. Hiệu suất niêm phong tốt, vỏ bọc IP65
Đăng kí
Thuận lợi
Không. | Của chúng tôi | Sản phẩm bình thường |
Con dấu trục van | Bốn con dấu | Con dấu kép |
Đai ốc | Lớp phủ keo siêu kỵ khí tự động, siết chặt mô-men xoắn nhất quán | Keo kỵ khí bằng tay, không đồng đều, mômen siết chặt không nhất quán |
Làm kín giữa thân van và vỏ | Con dấu rãnh | không ai |
Mô-men xoắn | Mịn và nhẹ | Nặng nề, không nhất quán |
Thoát nước | Đúng | không ai |
Thông số kỹ thuật
Người mẫu | 25S |
Dòng làm việc (mA) | <80 |
Sự bảo vệ | IP65 |
Công suất (W) | <2 |
Vận hành áp suất (Mpa) | PN10 |
Mô-men xoắn (NM) | 2,5 |
Phạm vi đường kính (mm) | DN8-DN32 hai chiều DN8-DN20 ba chiều |
Thời gian mở / đóng (S) | <8 |
Điện áp làm việc (V) | DC3-6V;DC12V;AC / DC9-24V;AC220V;AC85-265V |
Nhiệt độ chất lỏng (℃) | 0-90 |
Chế độ điều khiển | CR01;CR02;CR03;CR04;CR05 |
Vật liệu thân van | Cổng kết nối | Đường kính | D | L | H | W |
(mm) | (Kilôgam) | |||||
Thau | Cả hai sợi nữ đường kính đầy đủ | DN8 | số 8 | 46 | 31 | 0,357 |
DN15 | 15 | 57 | 38 | 0,433 | ||
DN20 | 20 | 71 | 45 | 0,513 | ||
DN25 | 23,5 | 72 | 49 | 0,603 | ||
Cả hai ren cái đều giảm đường kính | DN10 | số 8 | 46 | 31 | 0,356 | |
DN20 | 15 | 66 | 38 | 0,448 | ||
DN25 | 20 | 72 | 47 | 0,608 | ||
DN32 | 25 | 86 | 60 | 0,82 | ||
3 chiều dọc | DN15 | 12 | 63 | 49 | 0,434 | |
DN20 | 15 | 66 | 53 | 0,492 | ||
Chủ đề nữ-nam đầy đủ | DN15 | 15 | 63 | 38 | 0,432 | |
Cổng giảm luồng nữ-nam | DN20 | 15 | 66 | 38 | 0,462 | |
Cả hai chủ đề nam | DN15 | 15 | 68 | 38 | 0,424 | |
Thép không gỉ | Cả hai sợi nữ đường kính đầy đủ | DN8 | số 8 | 46 | 31 | 0,364 |
DN15 | 15 | 55 | 38 | 0,44 | ||
DN20 | 20 | 71 | 45 | 0,508 | ||
DN25 | 25 | 72 | 49 | 0,617 | ||
Cả hai ren cái đều giảm đường kính | DN15 | số 8 | 46 | 30,5 | 0,368 | |
DN20 | 15 | 63 | 39 | 0,513 | ||
DN25 | 20 | 75 | 47 | 0,608 |
Tùy chọn dây điện
1. Kết nối SW để MỞ, van mở, nhận được vị trí, tự động tắt nguồn, van vẫn ở vị trí mở hoàn toàn
2. Kết nối SW với ĐÓNG, van đóng, nhận vị trí, tự động tắt nguồn, van vẫn ở vị trí bên cạnh (đóng hoàn toàn)
1. Kết nối SW để MỞ, van mở, nhận được vị trí, tự động tắt nguồn, van vẫn ở vị trí mở hoàn toàn
2. Kết nối SW với ĐÓNG CỬA, van đóng, nhận vị trí, tự động tắt nguồn, van vẫn ở vị trí bên cạnh (đóng hoàn toàn)
Lưu ý: AC24V / AC220V chỉ có thể được sử dụng cho van điện dòng 50K
1. Kết nối SW, van mở, nhận vị trí, tự động tắt nguồn, van vẫn ở vị trí mở hoàn toàn
2. Ngắt kết nối SW, van đóng, về vị trí, tự động tắt nguồn, van vẫn ở vị trí bên cạnh (đóng hoàn toàn)
Lưu ý: Khi nguồn là điện áp DC và Dây màu đỏ là “+”, Dây màu xanh là “-”
1. Kết nối SW, van mở, nhận vị trí và tự động tắt nguồn, van vẫn ở vị trí đóng / mở hoàn toàn
2. Ngắt kết nối SW, van đóng, nhận vị trí và tự động tắt nguồn, van vẫn ở vị trí đóng / mở hoàn toàn
1. Kết nối SW và OPEN, van mở, nhận được vị trí dây màu xanh lá cây xuất ra tín hiệu OLS, bộ điều khiển kiểm tra tín hiệu OLS, kết nối SW với STOP, van dừng và vẫn ở vị trí mở hoàn toàn
2. Kết nối SW và CLOSE, van đóng, lấy dây màu đỏ ở vị trí đầu ra tín hiệu CLS, bộ điều khiển kiểm tra tín hiệu CLS, kết nối SW với STOP, van dừng và giữ nguyên vị trí đóng hoàn toàn,
Lưu ý: Đầu tiên hãy đảm bảo rằng các dây tín hiệu "đỏ", "đen" và "xanh lá cây" được kết nối, sau đó kết nối các dây nguồn "vàng" và "xanh lam".
